Tattoo-Elektroden aus dem Tintenstrahldrucker

Elektroden für das Langzeitmonitoring elektrischer Herz- oder Muskelimpulse in Form temporärer Tattoos aus dem Tintenstrahldrucker: Eine internationale Gruppe unter Beteiligung der TU Graz zeigt diese neue Methode in Advanced Science.

Forscher der TU Graz stellen Tattoo-Elektroden aus dem Drucker vor, die besonders für die medizinische Langzeitdiagnostik attraktiv sind. © Lunghammer - TU Graz

Bildmaterial zum Download am Ende der Meldung verfügbar.

Bei Diagnoseverfahren wie dem Elektrokardiogramm (EKG) oder der Elektromyografie (EMG) kommen heute vorzugsweise Gel-Elektroden zur Übertragung elektrischer Impulse von Herz oder Muskeln zum Einsatz. In der klinischen Praxis schränken die oft steifen und sperrigen Elektroden die Mobilität von Patientinnen und Patienten jedoch spürbar ein und sind wenig komfortabel. Da das Gel auf den Elektroden zudem bereits nach kurzer Zeit austrocknet, sind die Möglichkeiten der Messungen über längere Zeiträume mit dieser Art von Elektrode beschränkt. Francesco Greco vom Institut für Festköperphysik der TU Graz stellt nun in Advanced Science gemeinsam mit Forscherinnen und Forschern des Instituto Italiano di Tecnologia (IIT) Pontedera, der Università degli Studi in Mailand sowie der Scuola Superiore S.Anna in Pisa eine neuartige Methode vor, welche die elektrische Impulsübertragung von Mensch auf Maschine mit gedruckten Tattoo-Elektroden auf das nächste Level hebt.

Gedruckte Tattoo-Elektroden für die Langzeitdiagnostik

Bei der nun vorgestellten Methode werden leitfähige Polymere in einem Tintenstrahldruckverfahren auf handelsübliches temporäres Tattoo-Papier gedruckt und so Einzelelektroden oder Multielektroden-Anordnungen hergestellt. Die zur Übertragung der Signale notwendigen externen Verbindungen sind ebenfalls direkt in die Tätowierung integriert. Die Tattoo-Elektroden werden dann wie temporäre Abziehbilder auf die Haut aufgebracht und sind für den Träger oder die Trägerin kaum spürbar. Aufgrund ihrer extrem geringen Dicke von unter einem Mikrometer passen sich die Tattoo-Elektroden den Unebenheiten menschlicher Haut perfekt an und lassen sich auch an Körperstellen anbringen, die für die Applikation herkömmlicher Elektroden nicht geeignet sind, wie etwa das Gesicht. Francesco Greco, Materialwissenschafter am Institut für Festkörperphysik der TU Graz erklärt: „Uns ist mit dieser Methode ein großer Schritt in der Weiterentwicklung der epidermalen Elektronik gelungen. Wir sind auf direktem Weg zu einem extrem kostengünstigen und ebenso einfach wie vielseitig anwendbaren System mit enormem Marktpotenzial.“ Vonseiten internationaler biomedizinischer Unternehmen bestehe bereits konkretes Interesse an der gemeinsamen Entwicklung marktfähiger Produkte berichtet Greco.

Individualisierung epidermaler Elektronik

Eine weitere Besonderheit der Tattoo-Elektroden aus dem Drucker ist, dass selbst eine Perforation des Tattoos etwa durch Haarwachstum die Leistungsfähigkeit der Elektrode und die Signalübertragung nicht beeinträchtigt. Dies ist besonders bei Langzeitanwendungen relevant, denn nachwachsende Haare führen bei herkömmlichen Messmethoden häufig zur Ungenauigkeit der Ergebnisse. In den Tests der italienisch-österreichischen Forschungsgruppe wurden einwandfreie Übertragungen von bis zu drei Tagen erprobt. Dies, so erklärt Greco, ermöglicht die Messung elektrophysiologischer Signale von Patientinnen und Patienten oder Sportlerinnen und Sportlern über längere Zeiträume ohne deren normale Aktivität zu beeinflussen oder einzuschränken. Auch können die Elektroden aus dem Drucker in unterschiedlichen Größen und Anordnungen produziert und individuell an die jeweilige Körperstelle angepasst werden, an der die Messung vorgenommen werden soll. Das ultimative Ziel der Forschung beschreibt Francesco Greco so: „Wir arbeiten an der Entwicklung von drahtlosen Tattoo-Elektroden mit integriertem Transistor, die es ermöglichen würden, Signale sowohl zu empfangen als auch zu senden. Wir könnten so nicht nur Impulse messen, sondern Körperregionen gezielt stimulieren.“

Francesco Greco vom Institut für Festkörperphysik der TU Graz arbeitet zu diesem Forschungsthema eng mit dem Team von Paolo Cavallari, Professor für Humanphysiologie an der Università degli Studi in Mailand und Professor Christian Cipriani, Leiter des Biorobotik Instituts der Scuola Superiore S.Anna in Pisa zusammen, sowie mit seiner ehemaligen Forschungsgruppe am Instituto Italiano di Tecnologia (IIT) Pontedera.

An der TU Graz ist dieses Forschungsgebiet im Field of Expertise „Advanced Materials Science“ verankert, einem von fünf strategischen Forschungsschwerpunkten.

Information

Zum Originalpaper in Advanced Sciences

Ultraconformable Temporary Tattoo Electrodes for Electrophysiology
L.M. Ferrari, S. Sudha, S. Tarantino, R. Esposti, F. Bolzoni, P. Cavallari, C. Cipriani, V. Mattoli, F. Greco
Advanced Sciences, Volume5, Issue3, March 2018.
DOI: 10.1002/advs.201700771

Kontakt

Francesco GRECO
Dr. Dott.
TU Graz | Institut für Festkörperphysik
Tel.: +43 316 873 8471
E-Mail: francesco.greconoSpam@tugraz.at
www.if.tugraz.at



Leitfähige Polymere gedruckt auf handelsübliches Abziehbild-Papier ergeben die Tattoo-Elektroden. © Lunghammer - TU Graz
Die Tattoo-Elektroden werden wie temporäre Abziehbilder auf die Haut geklebt und sind kaum spürbar. © Lunghammer - TU Graz

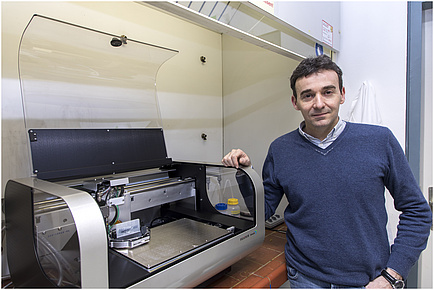

Hergestellt werden die Elektroden mittels Tintenstrahldrucker, hier von Projektleiter Francesco Greco gezeigt. © Lunghammer - TU Graz
