Simulation des CLUPAK-Tuchs einer Papiermaschine während des Betriebs

Eine CLUPAK-Einheit wird in Papiermaschinen verwendet, um die mögliche Energieaufnahme des hergestellten Papiers zu kontrollieren. Das ist vor allem für Kraftsackpapier notwendig (z.B. Zement-, Kartoffel- oder Düngemittelsäcke).

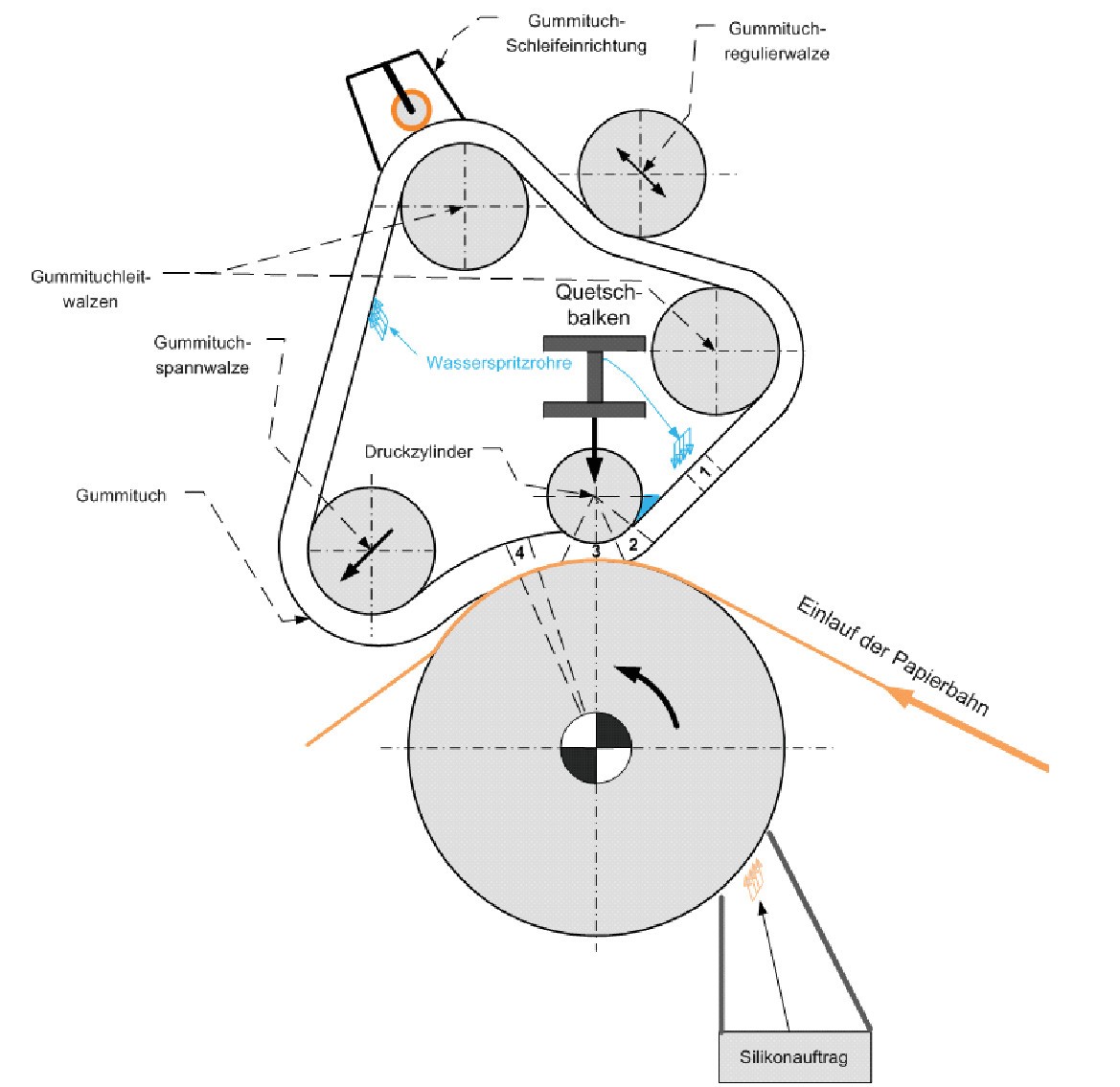

Das CLUPAK-Verfahren besteht darin, dass die feuchte Papierbahn der Kontraktionswirkung eines elastischen Mediums ausgesetzt wird. Dabei wird ein endloses Gummituch durch eine Verengung (Nip) hindurchgeführt, welche zwischen der Druckwalze und dem Trockenzylinder gebildet wird. Die Papierfasern in der Papierbahn werden in diesem Prozess enger zusammen-geschoben und dabei sogar überlagert (Mikrokreppung). Das entstehende Kraftpapier kann größeren Dehnungen standhalten als reguläres Papier.

Aufgabenbereiche

• Modellierung des umlaufenden Tuchs der CLUPAK-Einheit mithilfe einer kommerziellen Finite-Elemente (FE) Software
• Erarbeitung der dynamischen Einflüsse auf das Tuch durch unterschiedliche Reibungs-koeffizienten bei Kontaktstellen, Umlaufgeschwindigkeiten, etc.

Läuft seit
Juli 2019

Masterand
Roland Reindl

Betreuer
Assoc.Prof. Manfred Ulz, Institut für Festigkeitslehre, TU Graz
