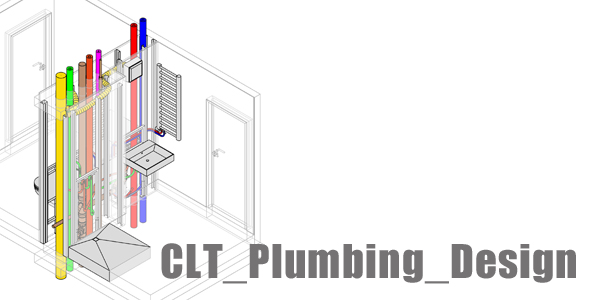

Computergestützter Planungsprozess zur automatisierten Gestaltung von Nassräumen für den Holz-Massivbau

Projektbeschreibung
Holzbau, vor allem Brettsperrholzbau ist stark im Zunehmen begriffen. Auch im mehrgeschossigen Wohnbau werden immer mehr Projekte in dieser nachhaltigen Bauweise umgesetzt. Was die Gebäudetechnik, insbesondere die Installation von wasserführenden Leitungen betrifft, werden allerdings oft gewohnte Herangehensweisen aus dem mineralischen Massivbau unreflektiert übernommen (z.B. unkoordinierte Leitungsführung und Verbindungsstellen in der Fußbodenkonstruktion). Dieses Vorgehen birgt ein hohes Risiko für Feuchteschäden aufgrund von Leckagen wasserführender Installationen und führt oft zu kostenintensiven und aufwändigen Sanierungen an der tragenden Holzkonstruktion. Zur Minimierung der oben genannten Problematik braucht es eine ganzheitliche Betrachtung des Planungs- und Ausführungsprozesses, beginnend bei der architektonischen Raumgestaltung bis hin zu Themen wie Sanitärinstallation, Holz- und Trockenbau, Abdichtung, Brandschutz, Schallschutz, Barrierefreiheit, Vorfertigung u. v. m.

Das Forschungsprojekt „CLT_Plumbing_Design“ beschäftigte sich daher mit der holzbaugerechten Planung und Ausführung von Sanitärinstallationen in Badezimmern und WCs mehrgeschossiger Wohnbauten unter Berücksichtigung der vorher genannten Punkte. Auf Basis von über 1000 analysierten Grundrissen wurden Standardtypen für Badezimmer definiert und in weiterer Folge holzbaugerechte Installationskonzepte für Badezimmer bzw. WCs entwickelt. Diese zeichnen sich durch eine kompakte, zugängliche Leitungsführung aus und tragen in Kombination mit entsprechenden Abdichtungskonzepten zu einem deutlich höheren Schutz der tragenden Holzkonstruktion bei. Die angestrebten Lösungen sind zudem vorfertigbar und können auch auf den mineralischen Massivbau übertragen werden.

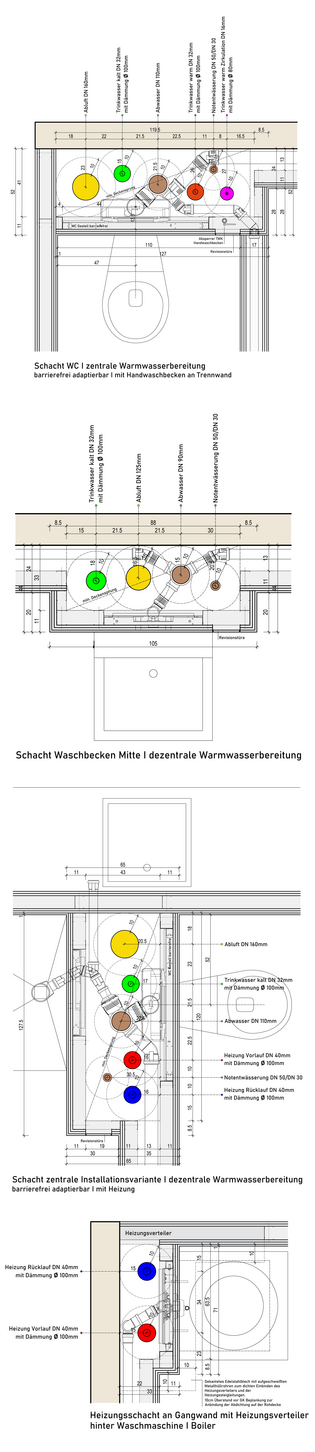

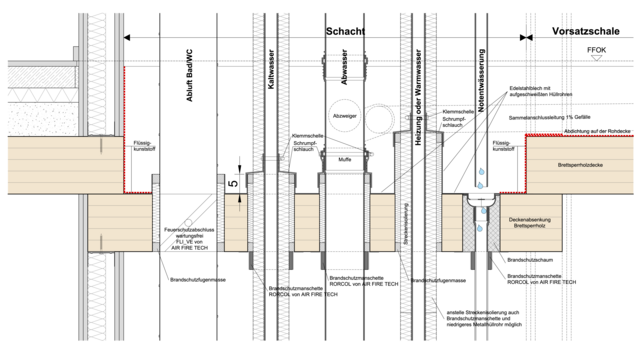

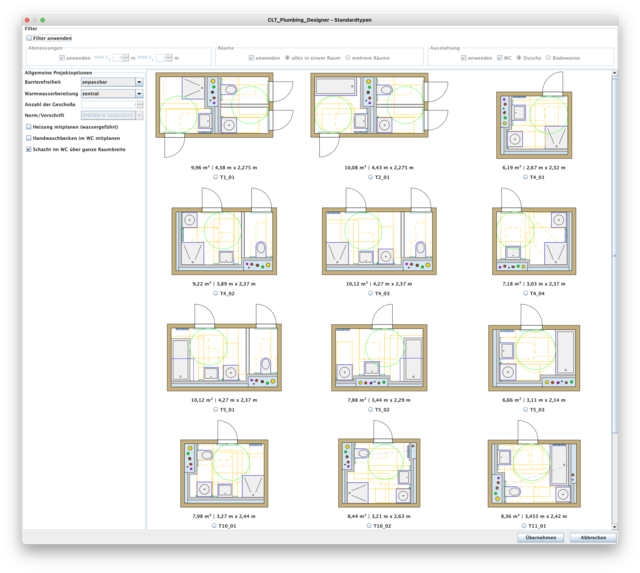

Um diese Konzepte inkl. der umfassenden Informationen schon in einer sehr frühen Planungsphase zur Verfügung stellen zu können, wurde zusätzlich ein kostenloser Online-Konfigurator – der CLT_Plumbing_Designer - entwickelt.

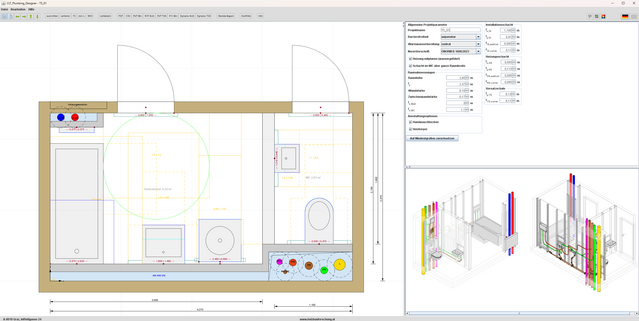

Dem Planer ist es damit innerhalb weniger Minuten möglich, auf Basis von Raumabmessungen sowie gewünschten Sanitärgegenständen eine holzbauadäquate Badezimmer- bzw. WC-Installation inkl. Leitungsführung, notwendiger Schachtgrößen und Vorsatzschalenabmessungen zu erhalten. Zudem wird auch das wichtige Thema Barrierefreiheit/Adaptierbarkeit durch das Tool abgedeckt.

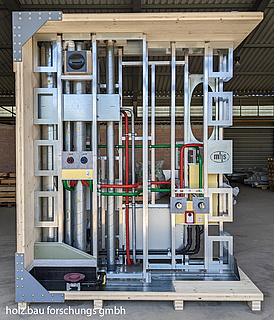

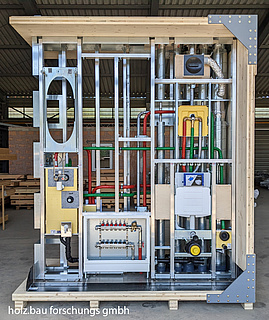

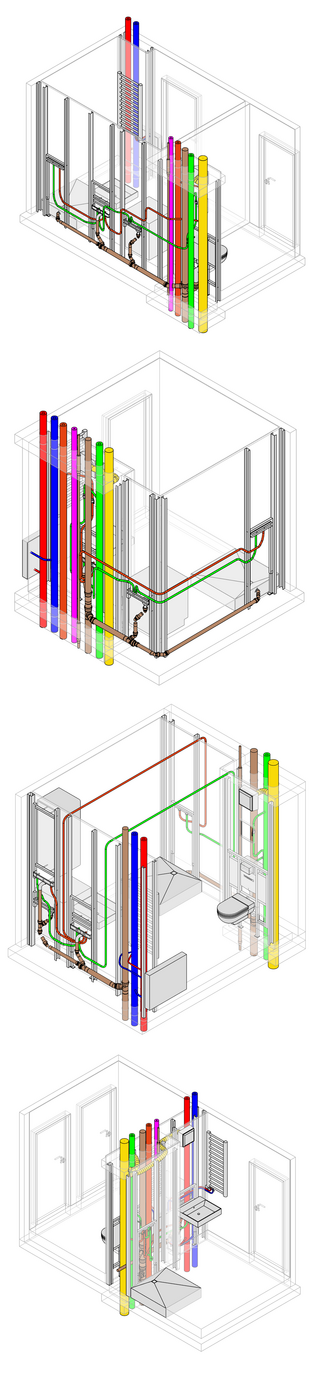

Als Ergebnis stehen die konfigurierten Grundrisspläne sowie Leitdetails und BIM-Modelle der Standardtypen inkl. Leitungsführung zum Download bereit.

Zusätzlich werden noch Dynamo-Scripts zur Verfügung gestellt, mit denen eine vollautomatisierte Badezimmermodellierung der konfigurierten Räume in der BIM-Software Autodesk® Revit®  2022 möglich ist.

Da durch den Konfigurator viele Aspekte und Regeln der Ausführungs- und Detailplanung bereits im Entwurf berücksichtigt werden, bleiben sonst übliche, permanente Änderungen im Zuge des Planungsprozesses weitestgehend aus. Zeit und Kosten werden so deutlich reduziert, die Qualität gesteigert und das Schädigungsrisiko für die tragende Holzkonstruktion deutlich minimiert.

Weitere Informationen finden Sie hier

Projektlaufzeit
06/2021 – 05/2024

Projektleitung
Projektleitung gesamt: DI Gregor Silly, holz.bau forschungs GmbH

Projektleitung ibpsc: DDipl.-Ing. Petra Fortmüller

Projektpartner
TU Graz – Institut für Bauphysik, Gebäudetechnik und Hochbau
TU Graz – Institut für Holzbau und Holztechnologie
Cree GmbH
Haas Fertigbau Holzbauwerk GmbH & Co.KG, AT
KLH Massivholz GmbH, AT
Mayr-Melnhof Weiterverarbeitungs Holding GmbH, AT
MHS Montagesysteme für Heizung und Sanitär GmbH, AT
Stora Enso Wood Products GmbH, AT
W. u. J. Derix GmbH & Co., DE

Finanzierung
Das Basisprogramm/Collective Research Forschungsprojekt CLT_Plumbing_Design - Computergestützter Planungsprozess zur automatisierten Gestaltung von Nassräumen für den Holz-Massivbau wurde durch die Österreichische Forschungsförderungsgesellschaft (FFG) gefördert (Nr. 885708).
